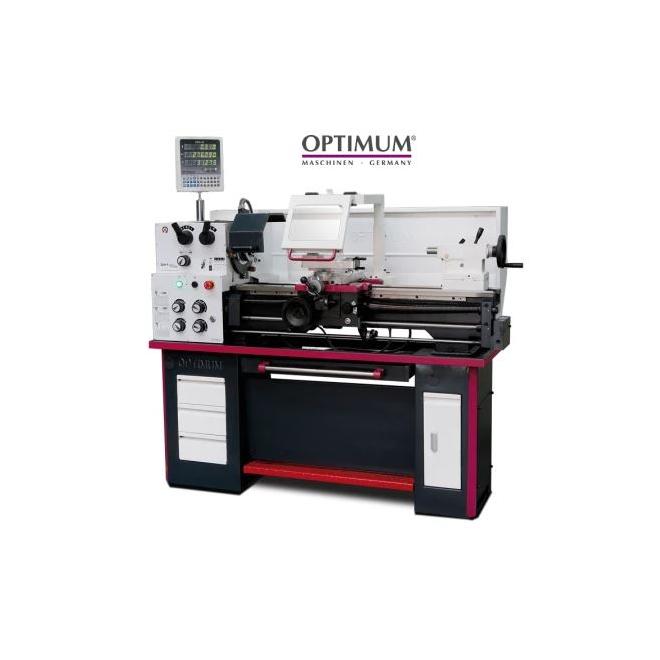

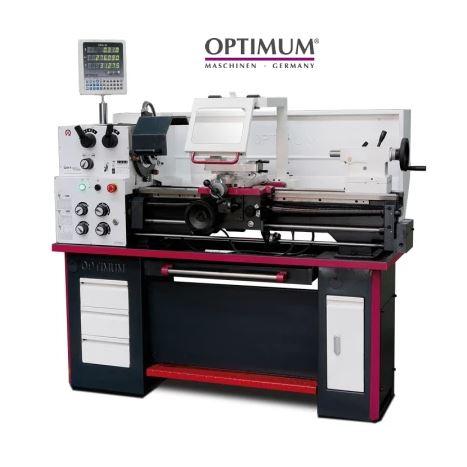

Sústruh OPTIturn TH 3309 D

Sústruh OPTIturn TH 3309 D

Výška hrotu 156 mm
Max. točný priemer nad lôžkom 330 mm
Max. točný priemer nad suportom 196 mm
Šírka lôžka 186 mm
Vzdialenosť medzi hrotmi 830 mm
Kužeľ vretena MK5
Upnutie vretena Camlock DIN ISO 702-2 č. 4
Otáčky 60 – 2000 ot/min
Plynulá zmena otáčok Ne
Otáčky - prevedenie Vario 10 – 2500 ot/min
Počet rýchlostných stupňov 8
Priechod vretena 38 mm
Kužeľ pinoly koníka MK3
Posuv pozdĺžny 0,052 –1,392 mm/ot. (32 )
Posuv priečny 0,014 –0,38 mm/ot. (32 )
Max. posuv nožového suportu 98 mm
Max. posuv priečneho suportu 164 mm
Závit metrický 0,4 – 7 mm/ot. (26 )
Závit palcový 56 – 4 záv./1“ (34 )
Závit trapézový 8 –120 D.P.
Príkon 1500 W
Elektrické pripojenie 400 V
Rozmery (š × v × h) 1685 × 1590 × 745 mm
Hmotnosť 600 kg


-Kalené a brúsené vodiace dráhy lôžka
-Sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
-Upnutie vretena Camlock DIN ISO 702-2 č.
-Zaručená hádzavosť čela vretena <0,015 mm
-Kalené a brúsené prevodové kolesá hlavného vretena pre pokojný chod
-Ochranný istič
-Uzamykateľný hlavný vypínač
-Pravý / ľavý chod je možné prepínať na pozdĺžnom suporte
-Koník zo prestavať o ±10 mm pre sústruženie kužeľov
-Ochranný kryt vodiacej skrutky
-Všetky chrániče a relé značky Siemens alebo Schneider
-Podstavec stroja so skrinkou na náradie
-Vyberateľná vaňa na triesky s vedením
-Bezpečnostné ručné kolesá v osi X a Y
-Nožná brzda pre núdzové zastavenie
-Voliteľne v prevedení VARIO s plynulou reguláciou otáčok pomocou frekvenčného meniča Lenze

Digitálne odmeriavanie polohy DPA 21
Prehľadná fóliová klávesnica
Vysoká pracovná presnosť
Znížené percento chýb
Os X, Y, Z0, Z s 8-miestnym displejom
Sklenené pravítka
