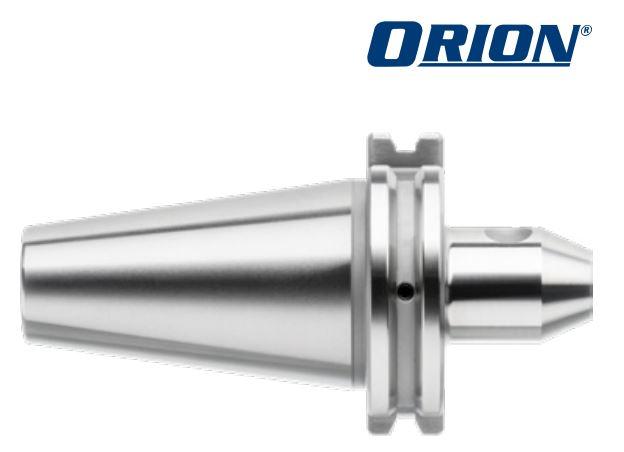

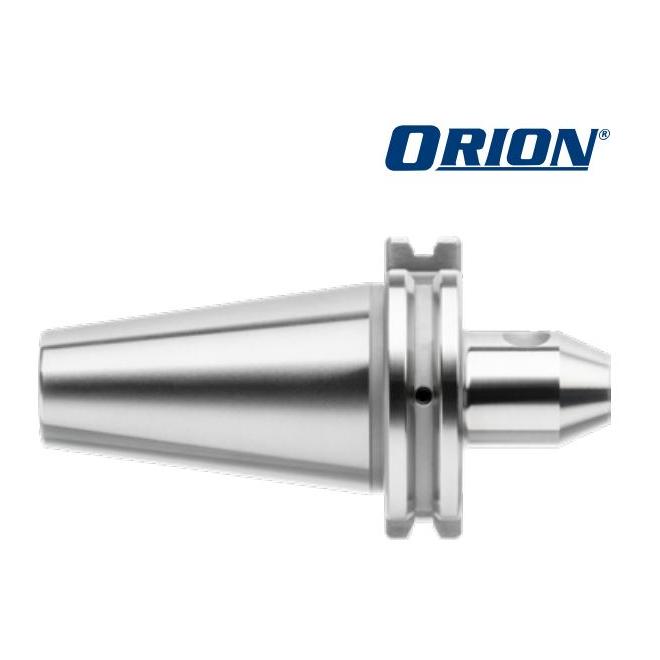

Upínač SK40 D10 A50 DIN 69871 AD/AF Weldon ORION
do 3 prac. dní
|
ORION
Upínač SK40 D10 A50 DIN 69871 AD/AF Weldon ORION
Viac …
43,99 €
/ ks s DPH
35,76 € / ks bez DPH
35,76 € / ks bez DPH
Upínač SK40 D10 A50 DIN 69871AD/AF Weldon ORION
Použitie: na upínanie nástrojov s valcovou stopkou a s upínacími plochami podľa normy DIN 1835 B.
Prevedenie:
Všetky kužele a tolerancie sú presne brúsené.
Tolerancia kužeľa AT3.
Pevnosť HRC 57–60.
Pevnosť jadra 1 000 – 1 200 N/mm2.
KKB= opakovane utesniteľné vývrty pre chladiacu kvapalinu
Výhody: zabraňuje preklzovaniu nástroja pri zachovaní vysokej sústrednosti chodu.
Poznámky: požadovaný uťahovací svorník č. 23690.
Dodávka: 1x lícna doska (Weldon) v súlade s normou ISO 7388-1 (DIN 69871) s uzatvárateľnými otvormi chladiacich kanálikov.
Použitie: na upínanie nástrojov s valcovou stopkou a s upínacími plochami podľa normy DIN 1835 B.
Prevedenie:
Všetky kužele a tolerancie sú presne brúsené.
Tolerancia kužeľa AT3.
Pevnosť HRC 57–60.
Pevnosť jadra 1 000 – 1 200 N/mm2.
KKB= opakovane utesniteľné vývrty pre chladiacu kvapalinu
Výhody: zabraňuje preklzovaniu nástroja pri zachovaní vysokej sústrednosti chodu.
Poznámky: požadovaný uťahovací svorník č. 23690.
Dodávka: 1x lícna doska (Weldon) v súlade s normou ISO 7388-1 (DIN 69871) s uzatvárateľnými otvormi chladiacich kanálikov.
Norma upínacej časti v stroji
DIN 69871 AD/AF
Spôsob upínania
mechanické
Typ upínania stroj:
ISO SK
Dĺžka od dosadacej plochy (mm):
50
Veľkosť upínacej časti:
40
Upínanie nástroja:
WELDON
Veľkosť upínania pre nástroj:
10
Stredové chladenie
áno
WEB LINK
Hmotnosť:
1.07 kg
